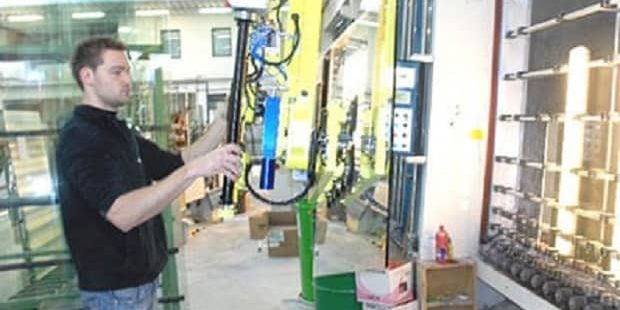

Uma empresa precisava melhorar a segurança no manuseio manual de grandes painéis de vidro de diferentes tamanhos (2m x 2m; 2m x 025m; 4m x 1m) e, ao mesmo tempo, precisava também garantir um nível de produção constante.

Após avaliação de diferentes soluções, apenas um INDEVA® da série Liftronic® mostrou ser a solução ideal.

Ciclo de manuseio

  • Coleta dos painéis de vidro do carrinho a 1500 mm de altura – painéis na posição vertical, inclinados em 5°, encostados pelo lado mais curto ;
  • Rotação de +90°/-90°;
  • Liberação na linha de montagem a 600 mm de altura – painel na posição vertical, encostado pelo lado mais comprido.
  • Tempo do ciclo: média de 1000-1200 painéis de vidro em 10 horas.

O sistema está equipado com ferramenta de preensão auto-balanceada para o manuseio de painéis de vidro de 50 kg. A preensão da carga é realizada a vácuo.
Características técnicas do balanceador eletrônico de carga (manipulador industrial evoluído INDEVA® ):

  • capacidade bruta: 140 Kg;
  • capacidade líquida: 75 Kg
  • curso vertical: 2800 mm
  • velocidade de elevação: 22,5 m/min
  • tensão de alimentação: 230 Volt – 50/60 Hz
  • potência máxima absorvida: 630 W;
  • proteção do invólucro: IP 54.
  • DUPLA JUNTA ”ORBIT-ARM”:
  • comprimento do braço: 3500 mm;
  • rotação máxima no eixo vertical 360°;
  • COLUNA – 3000 mm de altura;
  • Plataforma de base adequada para ser movimentada através de uma transpaleteira, completa com suporte para o efetor final.
  • Alças projetadas ergonomicamente; uma alça acionada pela ponta do dedo;

Agora o operador pode manusear painéis de vidro ao longo de todo seu dia de trabalho, sem nenhum esforço. Manusear painéis de vidro de grande porte nunca foi tão fácil: o INDEVA® atua como uma extensão do braço do operador, providenciando força sem as constrições típicas das máquinas: sem botões a serem mantidos pressionados, e sem pré-configuração de carga a ser selecionada caso uma carga com um peso diferente precise ser coletada. A segurança contra quedas de cargas e ferimentos aos operadores também é garantida.

Um INDEVA® é a única solução que aumenta a produtividade, ergonomia e segurança na movimentação manual de cargas.
